KJG空心桨叶干燥机

关键词:KJG空心桨叶干燥机,空心桨叶干燥机,桨叶干燥机
产品概述:桨叶式干燥器是一种在设备内部设置搅拌浆,使湿物料在桨叶的搅动下,与热载体以及热表面充分接触,从而达到干燥目的的低速搅拌干燥器,结构形式一般为卧式,双轴或四轴。浆叶式干燥器分为热风式和传导式。
产品详情 图片集锦 相关工程 动画演示

圣万达详情_01

undefined
undefined

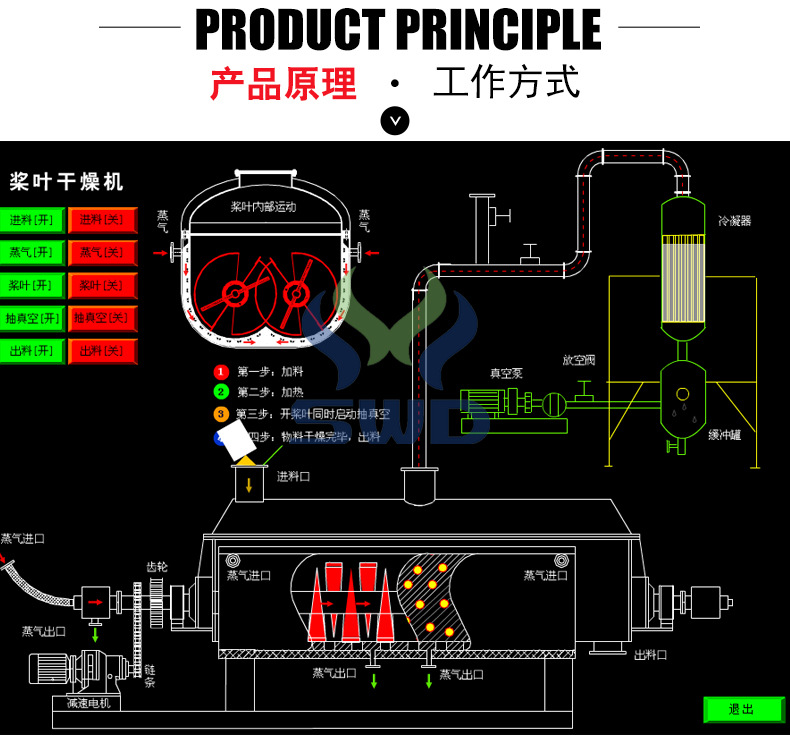

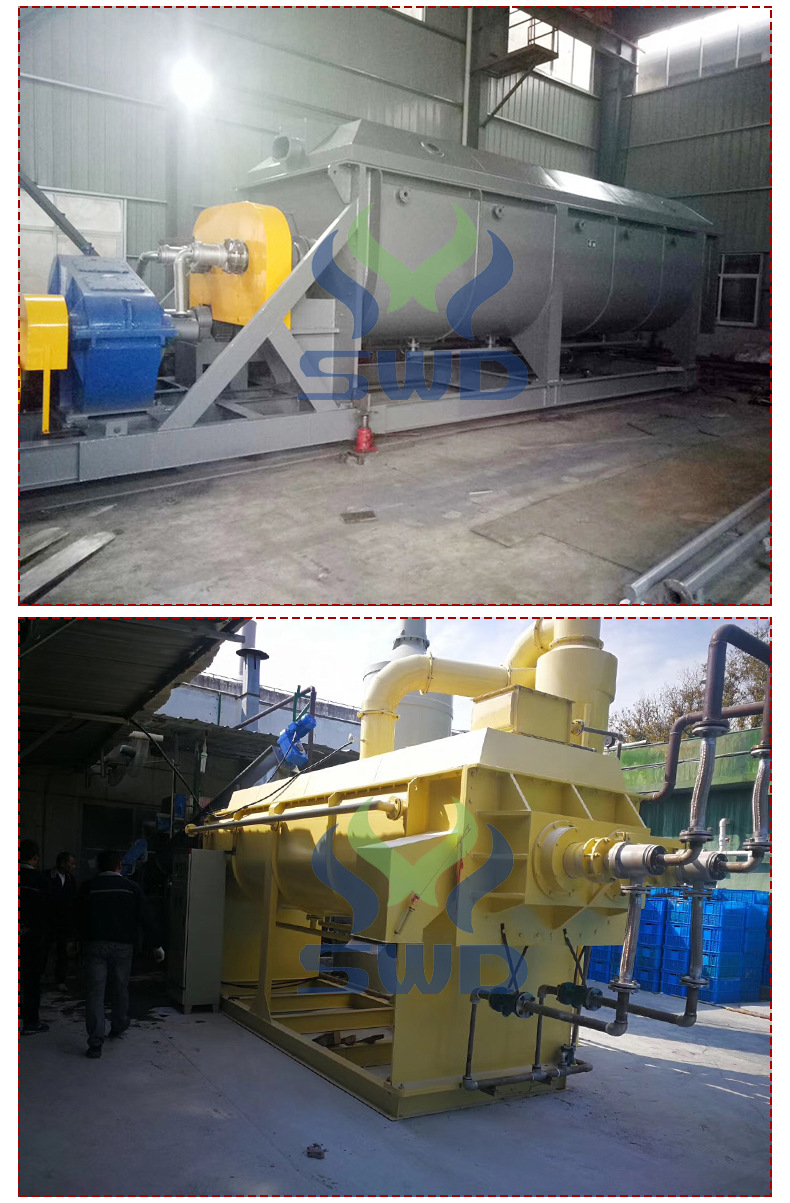

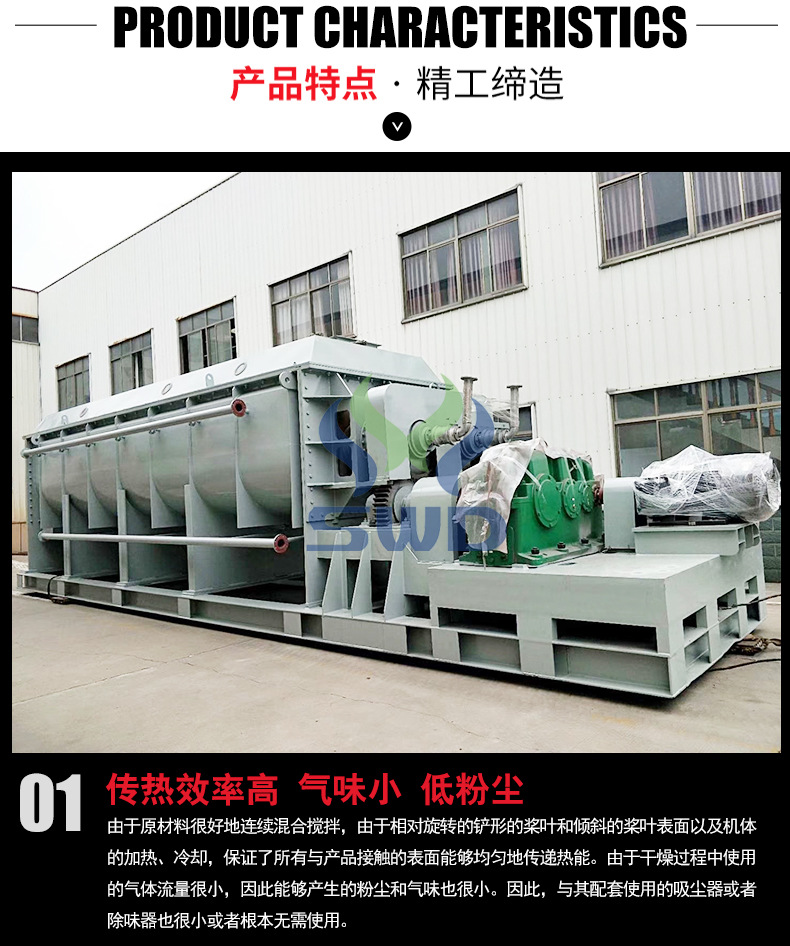

空心桨叶干燥机是一种以热传导为主的卧式搅拌型干燥机。因内部空心的搅拌叶片形似于船桨,固称之为空心桨叶干燥机。桨叶干燥机国外已经开发多年,这种机型在国外已开发出双轴和四轴两种结构、多个规格的系列产品。桨叶干燥机最早由德国开发成功,之后日本引进了该项技术,并进行了改进,开发了双轴和四轴两种结构、十多种规格的系列产品。由于该设备干燥时所需热量是依靠热传导间接加热,因此干燥过程只需少量的气体以带走湿分,这就极大地减少了被气体带走的这部分热量的损耗,提高了热量的利用率,力度干燥空心桨叶干燥机是一种节能型干燥设备。它适合颗粒状及粉末物料的干燥,对膏状物料也能顺利的进行干燥。
undefined

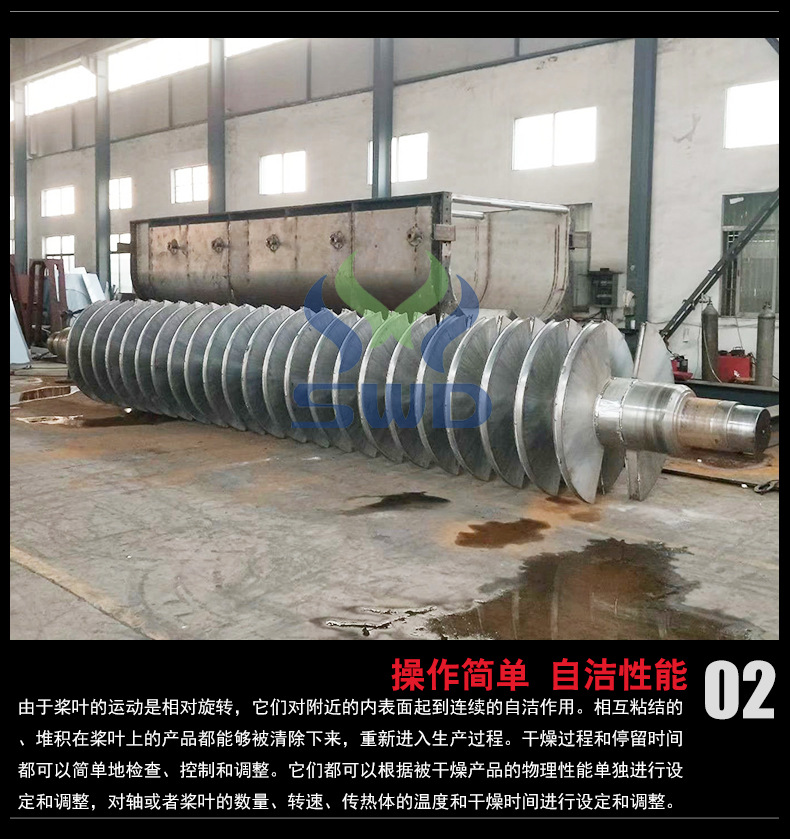

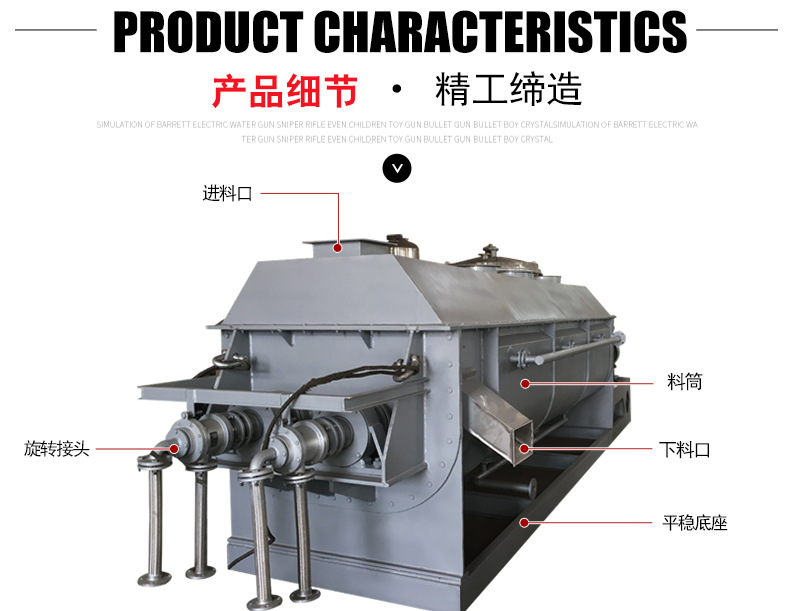

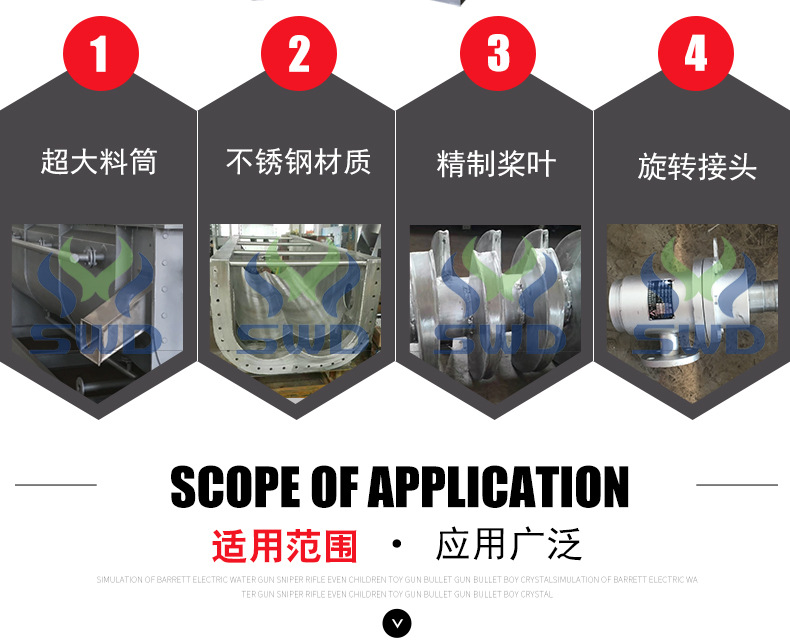

空心轴上密集排列着楔型中空浆叶,热介质经空心轴流经浆叶。单位有效容积内传热面积很大,热介质温度从-40℃到320℃,可以是水蒸汽,也可以是液体型:如热水、导热油等。间接传导加热,没有携带空气带走热量,热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型浆叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用,能够洗刷掉楔型面上附着物料,使运转中一直保持着清洁的传热面。浆叶干燥机的壳体为Ω型,壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖,防止物料粉尘外泄而充分发挥作用。传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证良好的传热效果。

undefined

项目
型号
JYG3 JYG9 JYG13 JYG18 JYG29 JYG41 JYG52 JYG68 JYG81 JYG95 JYG110
传热面积(m2) 3 9 13 18 29 41 52 68 81 95 110
有效容积(m3) 0.06 0.32 0.59 1.09 1.85 2.8 3.96 5.21 6.43 8.07 9.46
转速范围(rmp) 15-30 10-25 10-25 10-20 10-20 10-20 10-20 10-20 5-15 5-15 5-10
功率(kw) 2.2 4 5.5 7.5 11 15 30 45 55 75 95
器体宽A(mm) 306 584 762 940 1118 1296 1476 1652 1828 2032 2210
总宽B(mm) 736 841 1066 1320 1474 1676 1854 2134 1186 2438 2668
器体宽C(mm) 1956 2820 3048 3328 4114 4724 5258 5842 6020 6124 6122
总长D(mm) 2972 4876 5486 5918 6808 7570 8306 9296 9678 9704 9880
进出料距E(mm) 1752 2540 2768 3048 3810 4420 4954 5384 5562 5664 5664
中心高F(mm) 380 380 534 610 762 915 1066 1220 1220 1220 1220
总高H(mm) 762 838 1092 1270 1524 1778 2032 2362 2464 2566 2668
进汽口N(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2
出水口O(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2

undefined
undefined
undefined

undefined

undefined

undefined

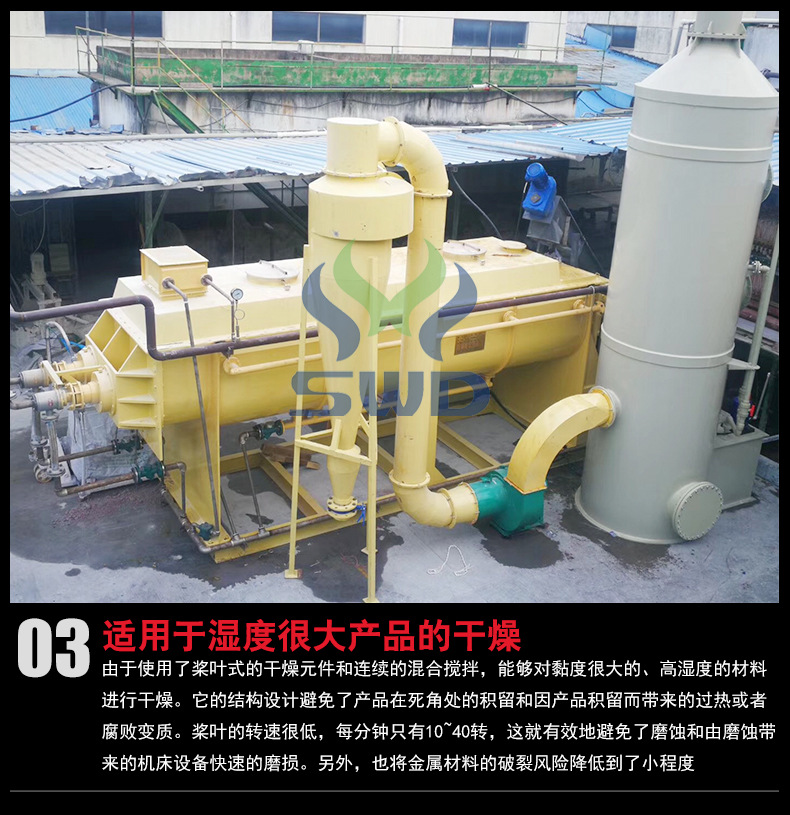

桨叶干燥机已成功地用于食品、化工、石化、染料、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作:燃烧(低温)、冷却、干燥(溶剂回收)、加热(融化)、反应和灭菌。搅拌桨叶同时又是传热面,使单位有效容积内传热面积增大,缩短了处理时间。楔型桨叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成"活塞流"运动,在轴向区间内,物料的温度、湿度、混合度梯度很小。用导热油做热介质,桨叶干燥机可完成低温燃烧工作。如:二水硫酸钙(Ca2SO4·2H2O)燃烧转化为半水硫酸钙(Ca2SO4·1/2H2O)。碳酸氢钠(NaHCO3)经煅烧转化为纯碱(Na2CO3)等。通入冷却介质,如水、冷却盐水等即可用来冷却。如:使用于纯碱行业的浆叶式凉碱机,取代老式的空气冷却凉碱机,节省了能源及尾气处理设备,降低了操作费用。干燥,设备最主要的功能,不使用热空气,使溶剂回收、能源消耗、环境控制处于易处理的理想状态。对需回收溶剂、易燃易氧化热敏性物料尤为适应。已广泛用于精细化工、石化、染料行业。轴向区间内,温度、湿度、混合度的均匀性,使得设备可用来加热或融化,或进行一些固体物料反应。在复合肥及变性淀粉行业均已成功使用。桨叶干燥机可用来对食物和面粉进行灭菌处理。单位有效容积内大的加热面积,很快就将物料加热到灭菌温度,避免了长时间加热而改变物料品质。

无机化工行业: 硝酸钙、硫酸钙、造纸钙、碳酸钙、氢氧化镁、碳黑、铁黑、铁红、纯碱、纯碱等

有机化工行业: 染料、工业塑料、聚苯乙烯、聚丙烯、高低密度聚乙烯、聚丙烯等;

冶炼行业: 镍精矿粉、硫精矿粉、焦油脱酚等;

食品、医疗行业: 淀粉、药品、食盐、蛋白等; 其他: 污泥、废渣、鸡饲料、酒糟等
